Opis proizvoda

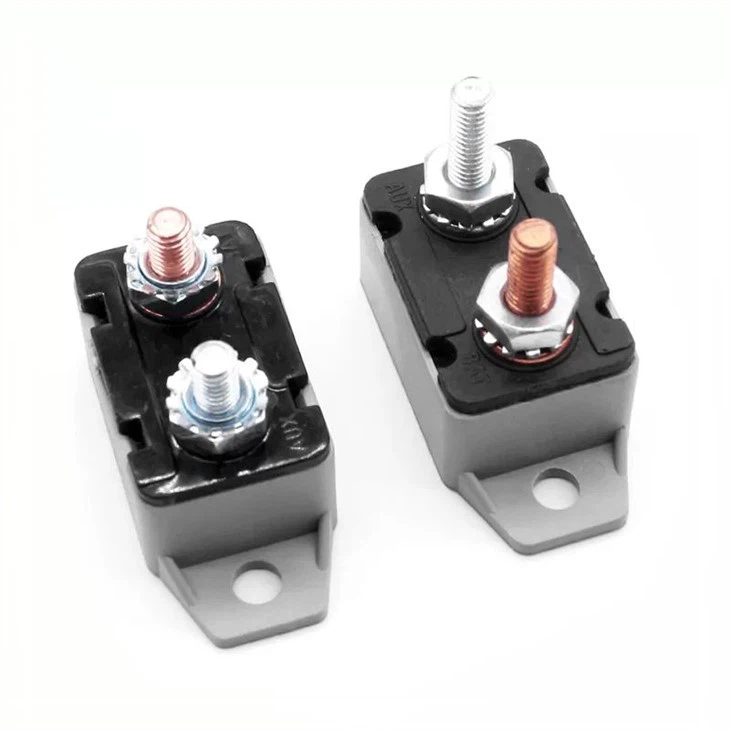

Postoje 3 models za plastični ormar tip sklopa za ručno resetiranje breaker. To su E536, E537 i E538, jedni od članova 10-32 sklopnih prekidača, koji se široko koriste u vozilima, brodovima, punjačima baterija itd. Ova serija su prekidači za teške uvjete rada od 5 A do 50 A i mogu se primijeniti na 6-28V DC aplikacije.
Prekidač s ručnim resetiranjem razlikuje se od tipa automatskog resetiranja, ne samo po principu rada, već i po vanjskom izgledu. Sa strane bakrenog stupa nalazi se mali okrugli crni gumb koji je svornjak baterije. Ovaj gumb će iskočiti čim prekidač detektira uvjete preopterećenja ili kratkog spoja. Za resetiranje kruga potrebno je ručno pritisnuti gumb.
E536, E537 i E538 pripadaju tipu 3 automatskog prekidača s ručnim resetiranjem. Ormarić je izrađen od plastike.
E536 je tip za montažu s klinovima. E537 je nosač za horizontalnu montažu, a E538 je nosač za paralelnu montažu.
Primjena
Tip prekidača s ručnim resetiranjem obično se koristi u automobilskoj, elektromehaničkoj opremi, vozilima, brodovima, terenskim i drugim vozilima, jahtama i brodovima, aplikacijama za kamione, punjačima baterija, električnim kontrolama motora automobila itd.
Podaci o proizvodu
| Ime proizvoda: | Ručni reset tip Ⅲ prekidač |
Model br.: |
E536, E537, E538 |
|
Nazivni napon: |
28V DC | Nazivna struja: | 5A-50A |
| Vrsta resetiranja: | Ručno resetiranje, tip Ⅲ | Broj polova: | Samac Poljak |
| Slučaj: | Plastični | Montaža: | Nosač (E536), nosač (E537, E538) |
| Vrsta funkcije: | Termalno putovanje | Raskid: | 10-32 Nit |
| Kalibracija@25 stupnjeva: | 100 posto čekanja, 135 posto puta (postotak ocjene) | Kapacitet prekidanja: | Zaštita grana strujnog kruga: 2,500A@12Vdc |
| Materijali: | Crno termoplastično tijelo s oznakom UL | Zaštita grana strujnog kruga: | 2,5 kA pri 12 VDC |
| Nazivna radna temperatura: | -40℉（-40 stupanj ) do 185℉(85 stupnjeva ) | Temperatura skladištenja: | -40℉（-40 stupanj) do 260℉(125 stupnjeva) |
| Moment montaže: | 30 in-lb (3,4 Nm) maks | Nazivni moment zavrtnja: | >24 in-lb (2,7 Nm) maks |
| Ocjena zaštite od prodora: | IP66 za plastični poklopac -15-in-Ibs(1,7N*m) | Kapacitet prekida: | 28Vdc X 1000A |
| Obilježava: | Standardna oznaka uključuje nazivne vrijednosti pojačala i brojeve dijelova. Dostupno je prilagođeno označavanje. | ||
Krivulje smanjenja temperature
| Tipični otpor VS. Trenutna vrijednost @ plus 25 stupnjeva | |||
| Struja u amperima | Tipični otpor | Struja u amperima | Tipični otpor |
| 5.0 | 0.052 | 20.0 | 0.012 |
| 6.0 | 0.042 | 25.0 | 0.010 |
| 7.0 | 0.036 | 30.0 | 0.008 |
| 8.0 | 0.031 | 35.0 | 0.007 |
| 10.0 | 0.025 | 40.0 | 0.006 |
| 12.0 | 0.021 | 50.0 | 0.006 |
| 15.0 | 0.017 | 60.0 | 0.005 |
| Faktori korekcije kapaciteta za temperature okoline | ||||||||||
| Trenutni nazivni amperi | Temperatura | |||||||||
| ℉ | plus 14 | plus 32 | plus 50 | plus 68 | plus 77 | plus 86 | plus 104 | plus 122 | plus 140 | |
| stupanj | -10 | plus 0 | plus 10 | plus 20 | plus 25 | plus 30 | plus 40 | plus 50 | plus 60 | |
| 5 do 60A | X1.60 | X1.46 | X1.35 | X1.10 | X1.00 | X0.92 | ×0.82 | X0.70 | X0.57 | |
Dimenzija proizvoda
E536 Ručni reset Stud prekidač
E537 Horizontalni nosač strujnog prekidača
E538 Prekidač s paralelnim nosačem
Napomena: dimenzije su samo za referencu. Za najnovije podatke obratite se prodaji. coco@senreach.com
Obavijest o instalaciji
Ilustracija klinova
Srebrni stupac (AUX) označava ulaz, a bakreni stupac (BAT) označava izlaz. Oni štite samo na jedan način. Vijak ima oznaku baterije i snage. Zlatni klinovi su akumulatorski klinovi.
Konfiguracija višestrukog ožičenja
Žicu možete spojiti u različitim smjerovima prema oraktičkom stanju. I poklopac osigurača također nudi više smjerova.
Prestanite tražiti osigurače
U usporedbi s automobilskim osiguračima, najveća prednost prekidača je to što se može ponovno postaviti i nema potrebe za zamjenom osigurača nakon kvara. Jedina stvar koju trebate učiniti je ručno resetirati prekidač.
Praktične kutije za ugradnju
Preporuka za poklopac osigurača
Prednosti s naslovnicom
-
nikad se ne brinite da će osigurač pregorjeti
-
izdržljiv i vodootporan
-
pouzdano plastično kućište otporno na hrđu, može dobro zaštititi unutarnji prekidač.
-
Siguran i praktičan za korištenje
-
crveni zaštitni poklopac spriječite kratki spoj i koroziju
